Выбор силового оборудования зависит от условий среды и требований безопасности. Маслонаполненные модели отличаются высокой мощностью и эффективным отводом тепла. Сухие аналоги обеспечивают пожаробезопасность и минимальное обслуживание. В статье разберем отличия, плюсы и минусы обоих типов.
Содержание
Конструктивные отличия оборудования
Силовые трансформаторы выполняют функцию преобразования напряжения. В основе работы лежит принцип электромагнитной индукции. Главные части конструкции - магнитопровод и обмотки. Различие кроется в способе изоляции и охлаждения активных элементов.

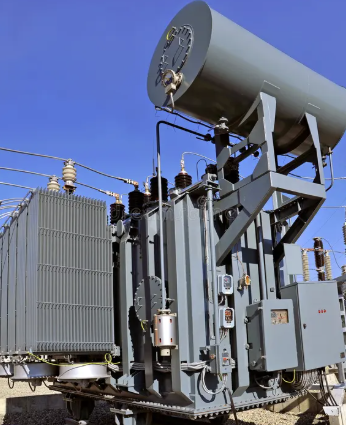

Маслонаполненные модели
В таких устройствах активная часть погружена в стальной бак. Он заполнен трансформаторным маслом. Жидкость выполняет две ключевые функции. Она электрически изолирует обмотки от корпуса. Также среда эффективно отводит тепло от катушек к радиаторам.
Масло циркулирует внутри бака. Оно передает тепловую энергию стенкам и охлаждающим трубам. Для мощных агрегатов применяют системы принудительной вентиляции. Это позволяет работать при высоких нагрузках.
Устройства с твердой изоляцией
Здесь отсутствует жидкий диэлектрик. Обмотки изолируют твердыми материалами. Часто применяется эпоксидная смола или специальные лаки. Катушки полностью инкапсулируются в слои компаунда.
Воздушное охлаждение происходит за счет движения потоков. Тепло отводится через каналы в обмотке. Иногда используют вентиляторы для принудительного обдува. Такая конструкция делает аппарат безопасным при возгораниях.
Сравнение по ключевым параметрам
Сравнение сухих и масляных трансформаторов помогает понять разницу. Каждый тип имеет определенные технические рамки. Ниже представлена таблица основных характеристик.
| Параметр | Масляные (ТМГ) | Сухие (ТСЛ, ТС) |
|---|---|---|
| Охлаждающая среда | Минеральное масло | Воздух, эпоксидная смола |
| Место установки | Улица, отдельные подстанции | Внутри помещений, здания |
| Пожарная безопасность | Низкая (горючая жидкость) | Высокая (самозатухание) |
| Обслуживание | Анализ масла, контроль уровня | Визуальный осмотр, очистка |
| Устойчивость к перегрузкам | Высокая (масло отводит тепло) | Ограниченная (риск перегрева) |
| Уровень шума | Ниже (жидкость гасит вибрации) | Выше (слышен гул магнитопровода) |
| Ремонтопригодность | Высокая (замена обмоток) | Низкая (монолитный блок) |
| Экологичность | Риск утечек в грунт | Безопасность для природы |
Масло является горючим материалом. Установка таких моделей внутри жилых зданий строго ограничена требованиями ПУЭ.
Преимущества и недостатки масляных трансформаторов
Масляные и сухие трансформаторы занимают разные ниши. Маслонаполненные агрегаты традиционно доминируют в сетях. Они широко используются на промышленных предприятиях и городских подстанциях.
- Лучший теплоотвод. Жидкость эффективно охлаждает катушки.
- Высокая перегрузочная способность. Агрегат выдерживает пиковые токи.
- Ремонтопригодность. Поврежденную обмотку можно перемотать.
- Длительный ресурс. При должном уходе техника служит до 35 лет.
- Работа на открытом воздухе. Климатические перепады не страшны.
- Пожароопасность. Утечка может привести к возгоранию.
- Экологические риски. Разлив жидкости загрязняет почву.
- Сложность монтажа. Нужен маслоприемник и специальные камеры.
- Регулярный контроль. Требуется периодический анализ масла и доливка.
Сегодня на рынке электротехники самый популярный производитель масляного оборудования предлагает решения для сетей напряжением до 110 кВ. Это делает их незаменимыми для магистральных линий.
Плюсы и минусы сухих установок
Сухие трансформаторы считаются более экологически чистыми. Они не содержат жидкостей. Это исключает риск загрязнения окружающей среды. Выбор в их пользу делают на этапе проектирования зданий.
- Абсолютная пожаробезопасность. Эпоксидная смола не горит.
- Компактные габариты. Отсутствуют радиаторы и расширители.
- Простое обслуживание. Нужна лишь очистка от пыли.
- Размещение рядом с потребителем. Можно ставить в цехах.
- Экологичность. Утилизация не требует сложных процедур.
- Более высокая цена. Изоляционные материалы стоят дорого.
- Чувствительность к среде. Пыль и влага снижают прочность.
- Низкая перегрузочная способность. Компаунд плохо отводит тепло.
- Неремонтопригодность. При пробое изоляции меняют весь полюс.
- Повышенный уровень шума. Вибрации стали передаются на каркас.
Как выбрать трансформатор под конкретные задачи
Выбор между сухим и масляным трансформатором зависит от многих факторов. Инженеры учитывают место установки и характер нагрузок. Ошибки на этом этапе приводят к большим затратам.
Размещение и условия среды
Выбор почти всегда определяется местом монтажа. Внутри зданий лучше ставить сухой тип. Там важны пожарная безопасность и компактность. В отдельно стоящей КТП экономичнее масляный вариант.
Температура и влажность напрямую влияют на работу. На открытом воздухе сухим моделям нужен защитный кожух. Маслонаполненным блокам дополнительные укрытия не требуются. Они отлично работают в экстремальных условиях.
Коэффициент полезного действия и потери
Оба типа оборудования имеют разные показатели потерь холостого хода и короткого замыкания. В масляных моделях жидкость лучше отводит тепло. Это снижает активное сопротивление обмоток. Такой фактор уменьшает потери электроэнергии при передаче на большие расстояния.
Сухие трансформаторы имеют чуть большие потери нагрузки из-за воздушных зазоров. Однако современные аморфные стали в магнитопроводах нивелируют эту разницу. Инженерам необходимо учитывать эти нюансы при расчете окупаемости.
В регионах с суровыми зимами масло густеет. Это требует систем подогрева перед запуском. Сухие агрегаты не боятся морозов и стартуют мгновенно. В жарком климате жидкостное охлаждение работает стабильнее воздушного.
Нагрузки и перегрузочная способность
Маслонаполненные блоки имеют собственный набор преимуществ. Наличие масла позволяет значительно улучшить теплоотвод. Это делает их эффективными при высоких нагрузках. Сухие аналоги слабее справляются с длительными перегрузками.
Из-за этого устройства используют большие катушки. Воздух обладает худшей теплопроводностью. Для равной мощности сухой аппарат будет крупнее. Однако современные материалы частично решают эту проблему.
Бюджет и эксплуатационные расходы
Первоначальная стоимость сухих моделей выше. Использование специальных смол увеличивает цену оборудования. Однако следует учитывать скрытые затраты. Для масляных нужны ямы, системы пожаротушения и анализы.
В итоге совокупная стоимость владения сравнивается. Сухие установки экономят бюджет на обслуживании. Масляные выигрывают за счет дешевизны самой конструкции. Решение зависит от горизонта планирования проекта.
Особенности технического обслуживания
Любое электротехническое устройство требует внимания. Регулярный контроль позволяет выявить проблемы на ранней стадии. Это спасает от аварий и дорогостоящего ремонта.
- Проверка уровня и цвета жидкости
- Отбор проб для химического анализа
- Очистка радиаторов от грязи и пыли
- Контроль состояния силикагеля в воздухоосушителе
- Тепловизионное обследование контактных соединений
- Визуальный осмотр корпуса и вводов
- Удаление пыли с обмоток сухим воздухом
- Проверка затяжки болтовых соединений
- Замер сопротивления изоляции мегаомметром
Инженеры, в том числе эксперты завода АЛЬФАТРАФО, обращают внимание на важность графика диагностик. Своевременная проверка состояния продлевает ресурс техники. Отсутствие масла избавляет от целого ряда сложных процедур.
Частые вопросы
Что надежнее: сухой или масляный трансформатор?
С точки зрения электрической прочности надежнее масляный. Жидкость лучше самовосстанавливается после пробоев. Сухая изоляция при повреждении теряет свойства навсегда. Зато сухой аппарат безопаснее в бытовой среде.
Почему сухой трансформатор шумит сильнее?
В масляном баке жидкость гасит акустические колебания магнитопровода. В сухом корпусе вибрации передаются на каркас и пол. Невысокий уровень шума создает комфортные условия только у жидкостных моделей.
Можно ли заменить масляный на сухой без проекта?
Такая замена требует пересчета защит и сечений кабелей. Габариты и потери короткого замыкания у них разные. Любые изменения обязательно согласовывают с сетевой организацией.
Какой аппарат служит дольше?
При идеальных условиях масляный работает до 35 лет. Сухой рассчитан на 20-25 лет службы. Реальные цифры зависят от качества тока и температурного режима.
Итог
Выбор между сухим и масляным трансформатором зависит от задач объекта. Масляные модели выигрывают по мощности, перегрузочной способности и ремонтопригодности - они оптимальны для наружных подстанций, магистральных линий и промышленных площадок.
Сухие трансформаторы с литой изоляцией обеспечивают пожарную и экологическую безопасность, компактность и минимальное обслуживание. Они незаменимы в больницах, школах, торговых центрах, ЦОД и других объектах с повышенными требованиями безопасности. Специалисты АЛЬФАТРАФО помогут подобрать оптимальное решение под ваши технические условия и бюджет.
