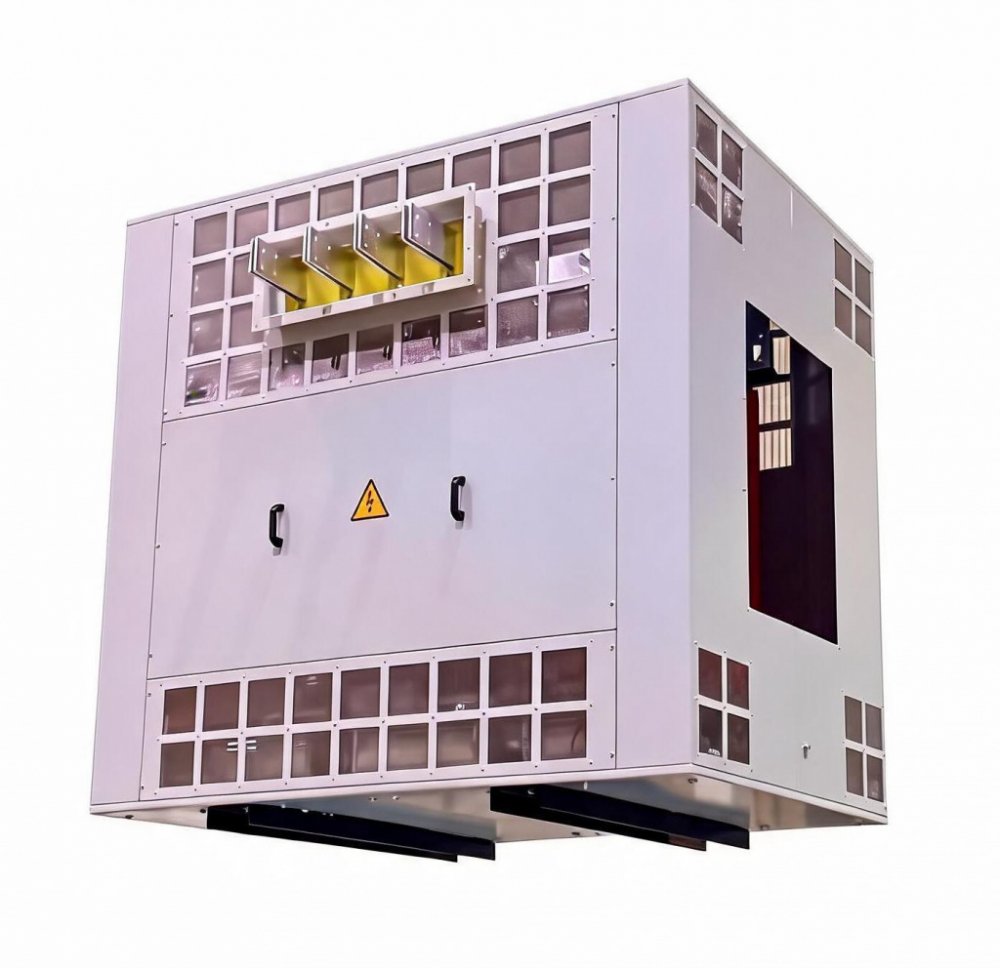

Сухие трансформаторы ТСЗЛ в защитном кожухе

Сухие трансформаторы ТСЗЛ в защитном кожухе

Сухие трансформаторы ТСЗЛ в защитном кожухе - это трехфазные силовые установки с литой изоляцией обмоток, заключенные в металлический корпус со степенью защиты от IP21 до IP65. Буква «З» в маркировке ТСЗЛ означает «защищенный» - наличие кожуха обеспечивает защиту внутренних элементов от влаги, пыли, механических повреждений и прикосновения персонала к токоведущим частям. Трансформаторы ТСЗЛ предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением ВН 6 или 10 кВ и НН 0,4 кВ (380 В). Мощностной ряд моделей охватывает диапазон от 100 до 4000 кВА, что позволяет подобрать решение для любых задач распределительных сетей 6-35 кВ и обеспечить бесперебойное электроснабжение потребителей.

Что такое трансформатор ТСЗЛ: расшифровка аббревиатуры

Аббревиатура ТСЗЛ трансформатора расшифровывается следующим образом:

• Т - трансформатор трехфазный
• С - трансформатор сухой (без масляного охлаждения)
• З - защищенный (в металлическом кожухе со степенью защиты IP21-IP65)
• Л - литая изоляция обмоток, выполненная по технологии вакуумного литья эпоксидным компаундом

Отсутствие в аббревиатуре буквы «З» означает категорию защиты IP00 - базовое исполнение ТСЛ без дополнительной защиты от влаги и механических повреждений в виде металлического корпуса или защитного кожуха иного вида. Трансформатор ТСЗЛ является аналогом ТСЛ по электрическим характеристикам, но дополнительно оснащен кожухом, который обеспечивает безопасную эксплуатацию в помещениях с повышенными требованиями к защите персонала и оборудования.

Альтернативные обозначения трансформаторов ТСЗЛ - ТСЛЗ и ТСЗГЛ (транспозиция букв или добавление буквы «Г» для «герметичного» кожуха не меняет базовый смысл: это тот же трансформатор сухой защищенный с литой изоляцией). Некоторые производители используют маркировку ТСЗЛ, другие - ТСЛЗ или ТСЗГЛ, но технические характеристики и конструкция идентичны.

Пример расшифровки условного обозначения на примере ТСЗЛ-630/10-УХЛ3:

• ТСЗЛ - трансформатор трехфазный, сухой, защищенный, с литой изоляцией
• 630 - номинальная мощность 630 кВА
• 10 - номинальное напряжение первичной обмотки ВН 10 кВ
• УХЛ3 - климатическое исполнение для умеренно-холодного климата, категория размещения 3

Конструкция трансформатора ТСЗЛ

Конструкция сухого трансформатора ТСЗЛ включает три основных узла, обеспечивающих надежную работу в различных условиях эксплуатации:

Магнитопровод из холоднокатаной стали

Магнитопровод выполняется из высококачественной холоднокатаной электротехнической стали с низкими удельными потерями. Сборка пластин производится по технологии ступенчатой шихтовки (Step-Lap), что минимизирует сопротивление магнитному потоку и снижает уровень шума. Этот тип магнитопровода в настоящее время имеет самые низкие в мире потери холостого хода для сухих трансформаторов.

Обмотки с литой изоляцией

Обмотки ВН и НН изготавливаются из алюминиевой или медной ленты (по заказу) на автоматизированном станке с одновременной намоткой межслоевой изоляции. После сборки обмотки заливаются огнестойкой эпоксидной смолой со свойством самоугасания в вакуумной камере, что исключает воздушные включения и обеспечивает высокую механическую прочность. Внутренняя и внешняя поверхности обмоток армируются стекловолоконной сеткой, что повышает стойкость к динамическим воздействиям (толчки, броски по току, перегрузки). Класс нагревостойкости изоляции - H (180°C), что позволяет эксплуатировать оборудование при повышенных температурах.

Защитный кожух

Металлический корпус трансформатора ТСЗЛ изготавливается из стального листа с порошковым полимерным покрытием. Кожух защищает внутренние элементы от климатических воздействий, пыли и механических повреждений. Распашные дверцы со стороны ВН и НН позволяют без труда производить переключения, а также профилактические работы - осмотр трансформатора, протяжку контактных и резьбовых соединений. Ввод высокого и низкого напряжения выполняется шинами или кабелями через специальные герметичные вводы в корпусе.

Ключевые электрические характеристики

• Ро (потери холостого хода) - постоянные потери энергии при работе трансформатора без нагрузки, определяются качеством магнитопровода и составляют от 200 до 5000 Вт в зависимости от мощности
• Рк (потери короткого замыкания) - переменные потери под нагрузкой, зависят от сопротивления обмоток и составляют от 2000 до 35000 Вт при температуре 75°C
• Uк (напряжение короткого замыкания) - процентное значение, характеризующее внутреннее сопротивление и индуктивность трансформатора, обычно 4-6%
• Iх (ток холостого хода) - процентное значение от номинального тока, обычно 0,3-1,5%

Преимущества трансформаторов ТСЗЛ

Сухие трансформаторы с литой изоляцией обладают большим количеством преимуществ по сравнению с традиционным маслонаполненным оборудованием:

• Высокий уровень пожаробезопасности - применение литой изоляции позволяет обеспечить класс пожаробезопасности F1, что критично для объектов с массовым пребыванием людей
• Экологическая безопасность - отсутствие масла позволяет избежать загрязнения окружающей среды при утечке, исключает необходимость в маслоприемниках и системах пожаротушения
• Защита персонала - металлический кожух исключает случайное прикосновение к токоведущим частям, что повышает безопасность эксплуатации
• Минимальные эксплуатационные затраты - не требуется замена масла, проведение регулярных анализов, работы по герметизации, содержание запасов трансформаторного масла
• Компактные габариты - небольшие массогабаритные показатели позволяют устанавливать трансформаторы в стесненных условиях существующих подстанций
• Низкий уровень шума - применение качественной стали и оптимизированной конструкции магнитопровода обеспечивает малошумную работу, что важно для жилых и общественных зданий
• Стойкость к агрессивным средам - литая изоляция устойчива к воздействию влаги, пыли, химических паров и других неблагоприятных факторов
• Длительный срок службы - расчетный срок эксплуатации 30 лет при минимальном техническом обслуживании
• Устойчивость к грозовым и коммутационным перенапряжениям - жесткая конструкция обмоток и высокий класс нагревостойкости изоляции обеспечивают надежность в аварийных режимах
• Надежное электроснабжение - стабильные выходные параметры при питании асинхронных и синхронных электродвигателей, частотных преобразователей и выпрямительных установок

Степени защиты кожуха: выбор под условия эксплуатации

Степень защиты, обеспечиваемая оболочками (защитным кожухом), определяется по ГОСТ 14254-2015 и выбирается в зависимости от условий размещения оборудования. Компания ALFATRAFO предлагает следующие варианты исполнения:

Важно учитывать: увеличение степени защиты кожуха снижает эффективность естественного воздушного охлаждения трансформатора. Для высоких степеней защиты (IP54 и выше) рекомендуется применение принудительной вентиляции AF+25% или AF+40%, которая обеспечивает отвод тепла через специальные вентиляционные отверстия с фильтрами.

Варианты исполнения вводов ВН и НН

По требованию заказчика сухие трансформаторы с литой изоляцией в защитном кожухе могут изготавливаться в следующих исполнениях вводов:

Вводы высокого напряжения (ВН)

• Кабельный ввод сверху кожуха - стандартное исполнение для большинства проектов
• Кабельный ввод снизу кожуха - для подключения через кабельные каналы в полу
• Шинный ввод сбоку кожуха - для подключения к сборным шинам распределительных устройств
• Шинный ввод сверху - для блочных подстанций с верхней ошиновкой

Вводы низкого напряжения (НН)

• Шинный вывод снизу кожуха - стандартное исполнение
• Кабельный вывод снизу - для подключения отходящих кабельных линий
• Шинный вывод сбоку - для подключения к низковольтным распределительным щитам
• Кабельный вывод сверху - для специфических схем электроснабжения

Все вводы выполняются с герметичными кабельными вводами, обеспечивающими сохранение степени защиты кожуха. При поставке в разобранном виде комплект перемычек прилагается для регулировки напряжения по стороне ВН в пределах ±5% путем перестановки перемычек на оборудовании без напряжения (переключатель ПБВ ±2×2,5%).

Дополнительное оборудование для трансформаторов ТСЛ, ТСЗЛ

Для расширения функциональности и повышения надежности эксплуатации трансформаторов ТСЗЛ компания ALFATRAFO предлагает широкий выбор дополнительного оборудования и комплектующих:

• Блоки контроля температуры - ТР-100, Термодат для расширенного мониторинга с отображением данных на дисплее и передачей информации по интерфейсу RS485 Modbus RTU
• Шкафы тепловой защиты и управления вентиляцией (ШТЗиУВ) - комплексное решение для автоматического управления системой охлаждения и защиты от перегрева
• Автоматические устройства охлаждения трансформаторов (АУОТ) - для автоматического включения вентиляторов при превышении температуры
• Датчики температуры Pt100 - дополнительные датчики для контроля температуры магнитопровода и окружающей среды (до 4 шт.)
• Виброопоры и виброгасящие подкладки - снижение передачи вибрации на строительные конструкции и фундаменты
• Системы принудительной вентиляции - комплекты вентиляторов AF+25% и AF+40% для трансформаторов с высокой степенью защиты кожуха
• Устройства компенсации реактивной мощности (АУКРМ) - для повышения коэффициента мощности и снижения потерь электроэнергии
• Шинопроводы (токопроводы) - для подключения трансформаторов к распределительным устройствам низкого напряжения
• Комплекты заземления - дополнительные заземляющие проводники и шины для обеспечения электробезопасности
• Системы оперативного постоянного тока (СОПТ) - для питания цепей управления, защиты и сигнализации подстанции

Все дополнительное оборудование сертифицировано и полностью совместимо с трансформаторами ТСЗЛ производства ALFATRAFO. Полный перечень комплектующих доступен в разделе оборудования для трансформаторов ТСЛ и ТСЗЛ.

Области применения трансформаторов ТСЗЛ

Сухие силовые трансформаторы серий ТС и ТСЗ на среднее напряжение трехфазные напряжением 6 и 10 кВ предназначены для преобразования электрической энергии в электросетях различных объектов:

Встроенные подстанции жилых и общественных зданий

Трансформаторы ТСЗЛ оптимальны для встроенных подстанций с жесткими требованиями к пожарной безопасности, которые характерны для производственных, офисных и жилых зданий. Отсутствие масла исключает риск возгорания и загрязнения помещений, что критично для объектов с массовым пребыванием людей.

Промышленные предприятия

Металлургические, химические, машиностроительные заводы с тяжелым режимом работы. Защитный кожух обеспечивает стойкость к пыли, влаге и агрессивным средам, характерным для промышленных цехов. Трансформаторы успешно питают асинхронные и синхронные электродвигатели, станочное оборудование, тиристорные преобразователи и выпрямительные установки.

Коммерческая недвижимость

Торговые центры, бизнес-парки, гостиницы, административные здания. Компактные габариты позволяют размещать трансформаторы в непосредственной близости к потребителям, экономя на строительстве отдельных подстанций.

Медицинские и образовательные учреждения

Больницы, поликлиники, школы, детские сады, где критически важны пожаробезопасность и экологическая чистота. Отсутствие выбросов вредных веществ при эксплуатации обеспечивает безопасную среду для пациентов и учащихся.

Объекты транспортной инфраструктуры

Метрополитен, аэропорты, железнодорожные вокзалы, где требуется высокая надежность и безопасность. Трансформаторы ТСЗЛ обеспечивают стабильное электроснабжение критически важных систем.

Комплектные трансформаторные подстанции (КТП, БКТП)

Трансформаторы ТСЗЛ применяются в составе комплектных распределительных устройств (КРУ), блочно-модульных зданий типа «сэндвич», КТП и БКТП внутренней и наружной установки, а также в составе двухтрансформаторных подстанций с резервированием питания. Защитный кожух обеспечивает безопасность эксплуатации и защиту от внешних воздействий.

Подстанции собственных нужд и объекты с ИБП

Трансформаторы ТСЗЛ используются для питания собственных нужд электростанций и промышленных предприятий: обогрев, освещение, системы сигнализации, управление коммутационной аппаратурой. В связке с источниками бесперебойного питания (ИБП) и дизель-генераторными установками (ДГУ) обеспечивают бесперебойное электроснабжение критически важных нагрузок.

Типы трансформаторов ТСЗЛ по назначению

Трансформаторы ТСЗЛ выпускаются в различных исполнениях по функциональному назначению:

• Понижающие трансформаторы - стандартное исполнение для преобразования напряжения 6-10 кВ в 0,4 кВ для питания потребителей
• Разделительные трансформаторы - для гальванической развязки цепей и обеспечения электробезопасности в медицинских и лабораторных установках
• Специальные трансформаторы - по индивидуальному заказу с нестандартными параметрами напряжения, мощности или габаритов
• Трансформаторы собственных нужд (ТСКС) - для питания вспомогательного оборудования подстанций: обогрев, освещение, системы управления

Условия эксплуатации

Трансформаторы ТСЗЛ рассчитаны на эксплуатацию в следующих условиях:

• Климатическое исполнение: У3 (умеренный климат в закрытых помещениях с естественной вентиляцией) или УХЛ3 (умеренно-холодный климат)
• Температура окружающего воздуха: от -45°C до +40°C (У3) или от -60°C до +40°C (УХЛ3)
• Относительная влажность: до 100% при +25°C
• Высота установки над уровнем моря: до 1000 м (возможно исполнение для высокогорья по запросу)
• Отсутствие воздействия химически активных веществ, вибраций и механических ударов, превышающих допустимые нормы
• Сейсмостойкость: до 9 баллов по шкале MSK-64 (возможно усиленное исполнение для сейсмоопасных регионов)
• Режим работы - длительный, с возможностью кратковременных перегрузок согласно ГОСТ
• Частота входного напряжения: 50 Гц

Номинальные напряжения:

• Напряжение первичной обмотки ВН: 6 кВ, 10 кВ (стандартные исполнения)
• Напряжение вторичной обмотки НН: 0,4 кВ (380 В, стандартное), возможны другие значения по запросу: 0,23 кВ, 0,69 кВ, 0,8 кВ
• Допустимые отклонения напряжения: ±5% от номинального значения
• Схема и группа соединения обмоток: D/Yn-11 (стандарт) или Y/Yn-0 (по запросу)

Для наружной установки трансформаторы ТСЗЛ размещаются в блочно-модульных зданиях или под навесом с дополнительной защитой от атмосферных осадков. При эксплуатации в условиях повышенной запыленности или влажности рекомендуется применение кожухов со степенью защиты IP54 и выше.

Система охлаждения и контроль температуры

Трансформаторы ТСЗЛ комплектуются системой охлаждения, которая обеспечивает эффективный отвод тепла при различных режимах нагрузки:

• AN - естественное воздушное охлаждение: циркуляция воздуха через вентиляционные отверстия кожуха, мощность 100% от номинальной
• AF+25% - принудительное воздушное охлаждение с вентиляторами: мощность увеличивается на 25% при работе вентиляторов
• AF+40% - усиленное принудительное охлаждение: мощность увеличивается на 40%, применяется для трансформаторов с высокой степенью защиты кожуха

Для сохранения длительного срока службы и исключения перегрева изоляции, сухие литые трансформаторы комплектуют датчиками нагрева Pt100 (3 шт.) и электронным блоком контроля температуры. Блок управления автоматически включает вентиляторы при достижении температуры обмоток +100°C, подает звуковой сигнал при +130°C и отключает трансформатор при +150°C во избежание повреждения изоляции.

Производство и контроль качества

Компания ALFATRAFO - российский завод трансформаторов с полным циклом производства сухих силовых трансформаторов ТСЗЛ мощностью от 100 до 4000 кВА и напряжением 6-35 кВ. Собственное производство позволяет обеспечить контроль качества на всех этапах и гарантировать соответствие продукции требованиям ГОСТ.

• Магнитопровод из холоднокатаной электротехнической стали с низкими удельными потерями и технологией шихтовки Step-Lap
• Автоматическая намотка обмоток из алюминиевой или медной ленты с точным контролем геометрии и сопротивления
• Вакуумная заливка огнестойким эпоксидным компаундом с армированием стекловолокном для механической прочности и влагостойкости
• Изготовление защитного кожуха из стального листа с порошковым полимерным покрытием, устойчивым к коррозии
• Многоступенчатый контроль качества: входной контроль материалов, операционный контроль на этапах сборки, приемо-сдаточные испытания по ГОСТ 11677
• Испытания: измерение сопротивления обмоток, потерь холостого хода и короткого замыкания, напряжения пробоя изоляции, уровня шума, коэффициента трансформации
• Декларация соответствия требованиям ГОСТ Р 52719-2007, ГОСТ 12.2.007.0, МЭК 600076-11

Гарантия качества: каждый трансформатор проходит предпродажную диагностику, комплектуется паспортом с заключением ОТК и сертификатами соответствия. Мы гарантируем надежность и долговечность нашего оборудования.

Гарантия и сервис

Гарантийный срок на трансформаторы ТСЗЛ составляет 60 месяцев (5 лет) с момента ввода в эксплуатацию. Расчетный срок службы - 30 лет. Все изделия сертифицированы и соответствуют требованиям ГОСТ РФ и техническим регламентам Таможенного союза.

Компания ALFATRAFO обеспечивает полный комплекс сервисной поддержки:

• Техническое сопровождение проекта на этапе проектирования и подбора оборудования с учетом режима нагрузки и условий размещения
• Помощь в составлении технического задания и спецификаций для госзакупок и коммерческих тендеров
• Шеф-монтаж и пусконаладочные работы (по договоренности)
• Сервисное обслуживание в гарантийный и постгарантийный периоды с оперативным выездом специалистов
• Защиту проектов и конфиденциальность данных клиентов - специальные условия для проектных организаций и инсталляторов
• Оперативную поставку запасных частей и комплектующих со склада в РФ

Как заказать трансформатор ТСЗЛ

Для получения детального технико-коммерческого предложения на трансформатор ТСЗЛ:

1. Скачайте и заполните опросный лист на силовые трансформаторы с указанием мощности, напряжения, степени защиты, климатического исполнения, материала обмоток и схемы подключения
2. Определите необходимое исполнение вводов ВН и НН: кабель сверху/снизу, шина сверху/снизу/сбоку
3. Отправьте заполненный опросный лист на email info@alfatrafo.ru или через форму на сайте
4. Получите расчет стоимости, сроков поставки и рекомендации по выбору комплектации

Наши преимущества:
✓ Прямое производство без посредников - конкурентоспособные цены на трансформаторы ТСЗЛ
✓ Трансформаторы в наличии - популярные модели мощностью 160-1000 кВА доступны со склада для оперативной отгрузки
✓ Доставка в любой регион РФ, включая районы Крайнего Севера (исполнение УХЛ3)
✓ Индивидуальный подход - изготовление по вашим техническим требованиям, нестандартные параметры, комплектация системами мониторинга
✓ Комплексное решение - возможность поставки под ключ: трансформатор + кожух + система охлаждения + датчики температуры + шкаф защиты
✓ Защита проектов - специальные условия и скидки для проектных организаций, монтажных компаний и инсталляторов

Часто задаваемые вопросы (FAQ)

Чем трансформатор ТСЗЛ отличается от ТСЛ?

Трансформатор ТСЗЛ отличается от ТСЛ наличием защитного металлического кожуха, который обеспечивает защиту от прикосновения к токоведущим частям, от попадания влаги, пыли и механических повреждений. Электрические характеристики (потери холостого хода и короткого замыкания, КПД) у обеих моделей одинаковы и нормированы ГОСТ. ТСЗЛ выбирается для объектов с повышенными требованиями к безопасности персонала и защите оборудования от внешних воздействий.

Какая степень защиты кожуха нужна для моего объекта?

Выбор степени защиты зависит от условий размещения оборудования. Для сухих отапливаемых помещений с нормальным уровнем влажности достаточно IP21. Для промышленных цехов с умеренной запыленностью - IP31 или IP32. Для влажных производств - IP44. Для агрессивных сред и наружной установки под навесом - IP54 или IP55. Для особо тяжелых условий (цементные заводы, пищевое производство) - IP65. Наши инженеры помогут подобрать оптимальное решение под ваши условия.

Можно ли заказать трансформатор ТСЗЛ с медными обмотками?

Да, базовое исполнение предусматривает алюминиевые обмотки. По индивидуальному заказу возможно изготовление с медными обмотками, что обеспечивает еще более низкие потери короткого замыкания и повышенную надежность при высоких пусковых токах. Для медной обмотки характерны увеличенные габариты магнитопровода и повышенный вес всей конструкции, но при этом медь обеспечивает лучшую стойкость к перегрузкам и увеличенный ресурс.

Как влияет защитный кожух на охлаждение трансформатора?

Защитный кожух ограничивает естественную циркуляцию воздуха, что снижает эффективность охлаждения. Для степеней защиты IP21-IP31 естественного охлаждения обычно достаточно. Для высоких степеней защиты (IP54-IP65) рекомендуется применение принудительной вентиляции AF+25% или AF+40%, которая обеспечивает отвод тепла через специальные вентиляционные отверстия с фильтрами. Наши инженеры рассчитают оптимальную конфигурацию системы охлаждения под ваши условия эксплуатации.

Предоставляете ли вы гарантию?

Да, гарантия на все трансформаторы ALFATRAFO составляет 60 месяцев (5 лет). Срок эксплуатации - 30 лет. Все изделия сертифицированы и соответствуют ГОСТ РФ. Мы обеспечиваем сервисное обслуживание в гарантийный и постгарантийный периоды с оперативным выездом специалистов.

Есть ли трансформаторы ТСЗЛ в наличии?

Популярные модели мощностью 160-1000 кВА со степенью защиты IP21 могут быть доступны со склада. Трансформаторы большей мощности или с высокой степенью защиты (IP54-IP65) изготавливаются под заказ. Срок поставки зависит от наличия товара на складе или производственных возможностей. Для оперативного оформления - отправьте заявку через форму на сайте.

Какие варианты ввода кабеля/шины доступны?

Мы предлагаем различные варианты исполнения вводов ВН и НН: кабель сверху/снизу кожуха, шина сверху/снизу/сбоку. Конкретное исполнение выбирается в зависимости от схемы подключения и компоновки подстанции. Все вводы выполняются с герметичными кабельными вводами, обеспечивающими сохранение степени защиты кожуха.

Можно ли установить трансформатор ТСЗЛ на улице?

Трансформаторы ТСЗЛ предназначены для установки в закрытых помещениях. Для наружной установки необходимо размещение в блочно-модульном здании или под навесом с дополнительной защитой от атмосферных осадков. При этом рекомендуется применение кожуха со степенью защиты не ниже IP54 и климатического исполнения У1 или УХЛ1.
